Movimentação Pipe Rack - Prêmio ESTA de Melhor Trabalho

Movimentação Pipe Rack - Prêmio ESTA de Melhor Trabalho

Ano: 2012 / 2013

Operação:
Transporte interno dos módulos de pipe rack, através de Linhas de Eixo Autopropelidas (SPMT's).

Destaque:
O Projeto Pipe Rack no Complexo Petroquímico do Rio de Janeiro se destacou em termos globais. Recebeu o prêmio ESTA 2013 de melhor trabalho do ano desenvolvido com o equipamento SPMT (Linha de Eixo Autopropelida), uma tecnologia inovadora no mercado brasileiro.

A ESTA (Associação Europeia de Transporte Anormal e Guindastes Móveis) é a entidade mais importante do mercado de movimentação de cargas complexas europeu e promove anualmente o ESTA AWARDS, considerada a maior premiação do setor.

A operação consistiu na utilização de 36 Linhas de Eixo Autopropelidas (SPMT's) para transportar os módulos de pipe rack da área de montagem para o local onde  foram instalados. As dimensões dos pipe racks eram de 25 a 40 metros de comprimento, 3 a 9 metros de largura, 21 a 30 metros de altura e 300 a 600 toneladas, percorram sobre as SPMT's cerca de 10 quilômetros em uma velocidade de 01km/hora.

A Transdata Fagioli do Brasil desenvolveu toda a engenharia necessária para a execução da operação, inclusive projetou os acessórios (vigas transversais e longitudinais, torres treliçadas) que garantem a estabilidade da carga tendo em vista a posição elevada do seu centro de gravidade.

O projeto comprova seu caráter inovador no mercado mundial.



ESPECIFICAÇÕES

Local: Complexo Petroquímico do Rio de Janeiro (RJ)
Dimensões dos Módulos:
25,00 à 40,00 metros de comprimento
03,00 à 09,00 metros de largura
21,00 à 30,00 metros de altura
300 à 600 toneladas
Equipamento Principal:
Linhas de Eixo Autopropelidas (SPMT's)

Galeria de Fotos

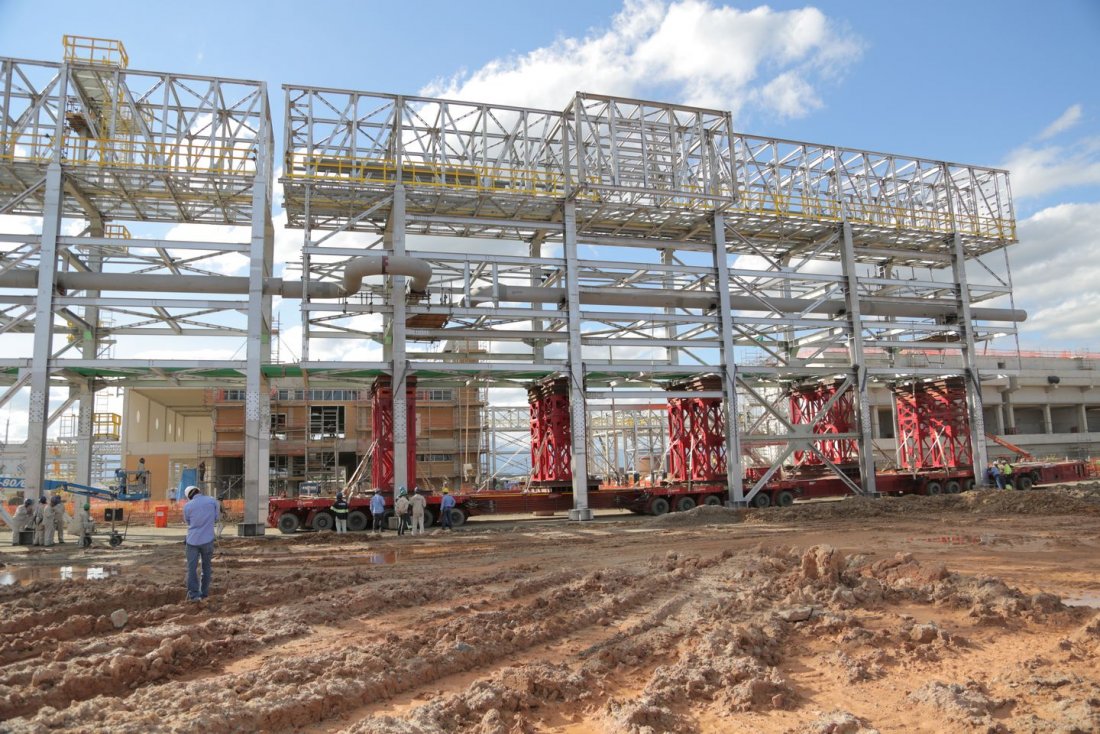

Movimentação Interna de Pipe Rack
Movimentação Interna de Pipe Rack
Movimentação Interna de Pipe Rack
Movimentação Interna de Pipe Rack
Movimentação Interna de Pipe Rack
Movimentação Interna de Pipe Rack
